Люк технологический для охлаждаемых помещений серии idt,

Таблица размеров

Комплектация

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Ширина проема, мм

500–1 000

Высота проема, мм

800–1 500

Толщина изоляции, мм

80, 120

Базовая

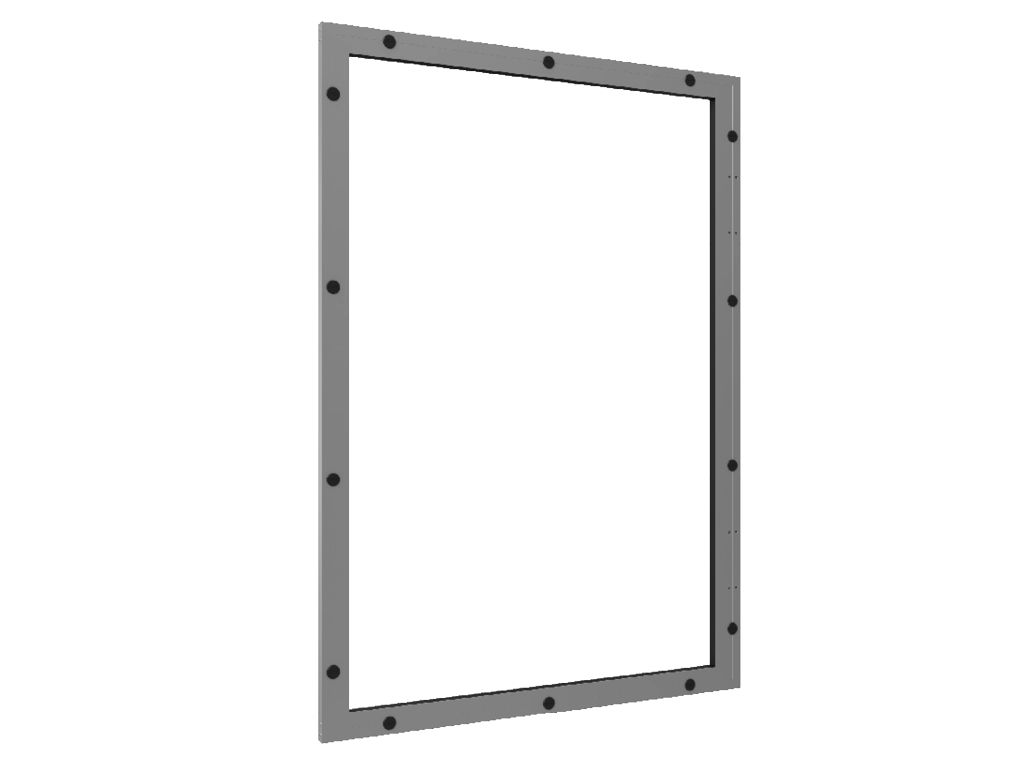

О-образная алюминиевая рама.

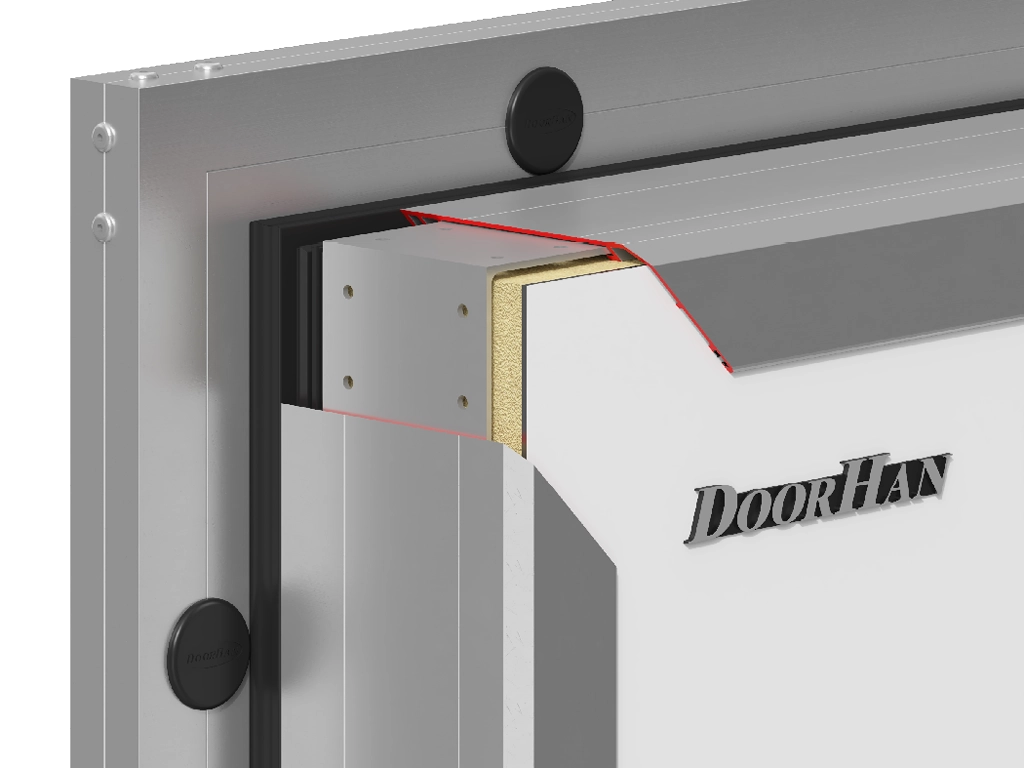

Полотно люка из сэндвич-панели, окантованное алюминиевым профилем.

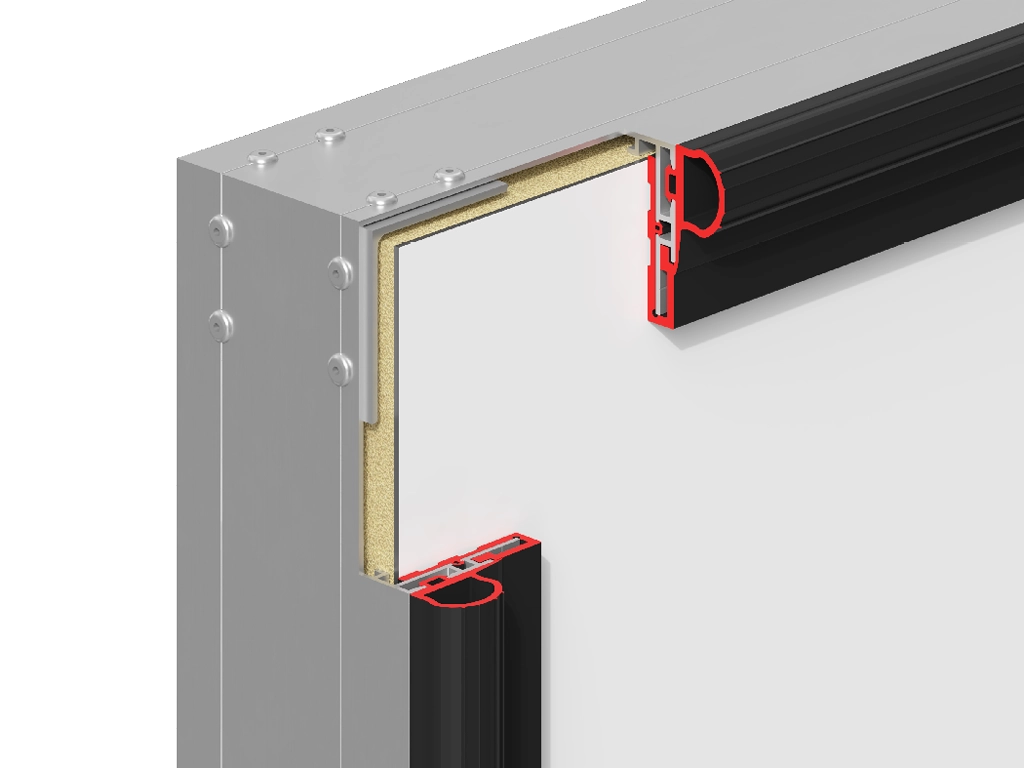

Уплотнитель периметра полотна люка.

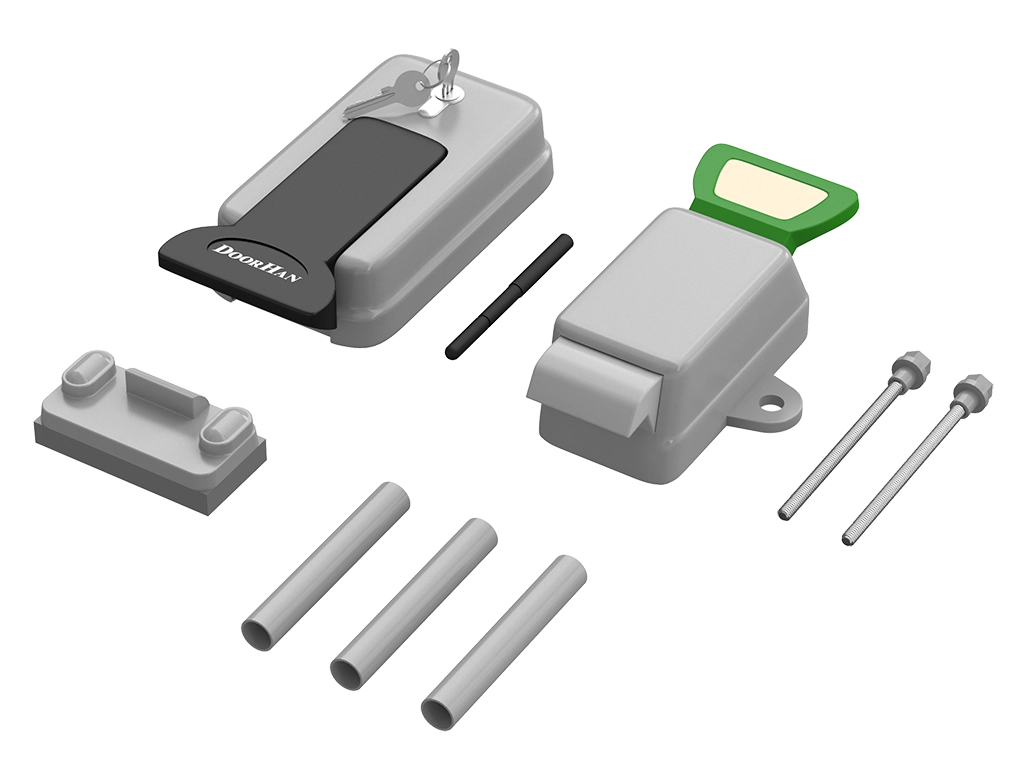

Замок, cостоящий из двух блоков: внешнего и внутреннего. Внутренний блок оснащен ручкой открывания и механизмом запирания на ключ.

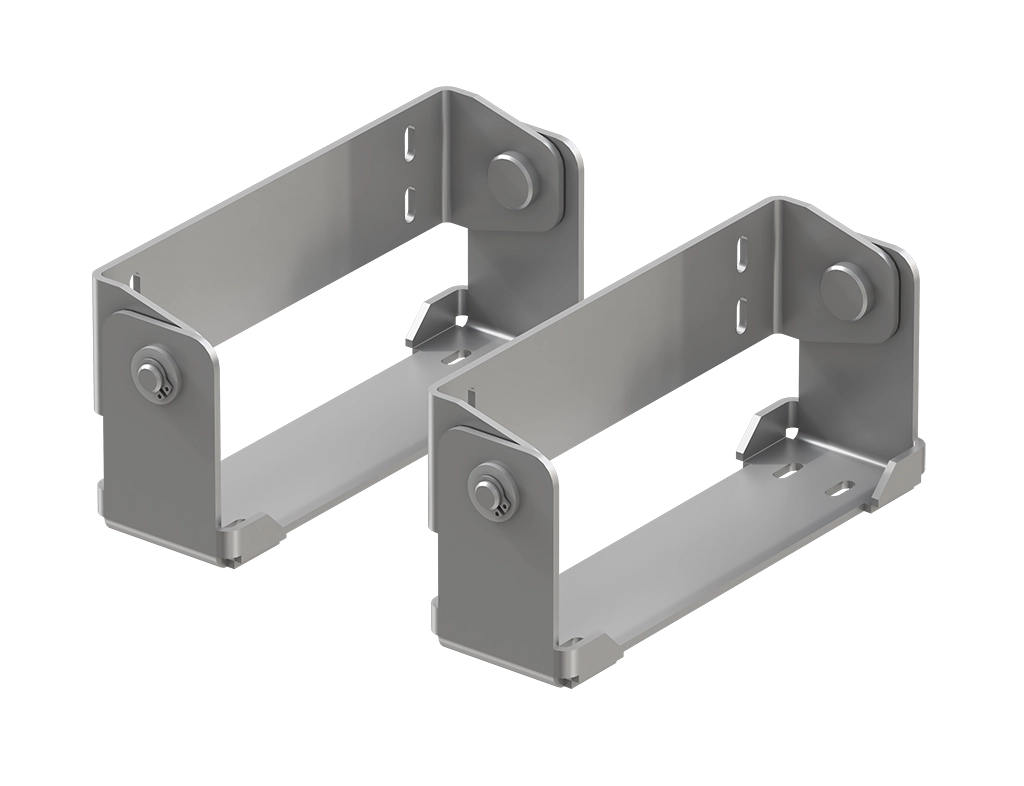

Комплект петель.

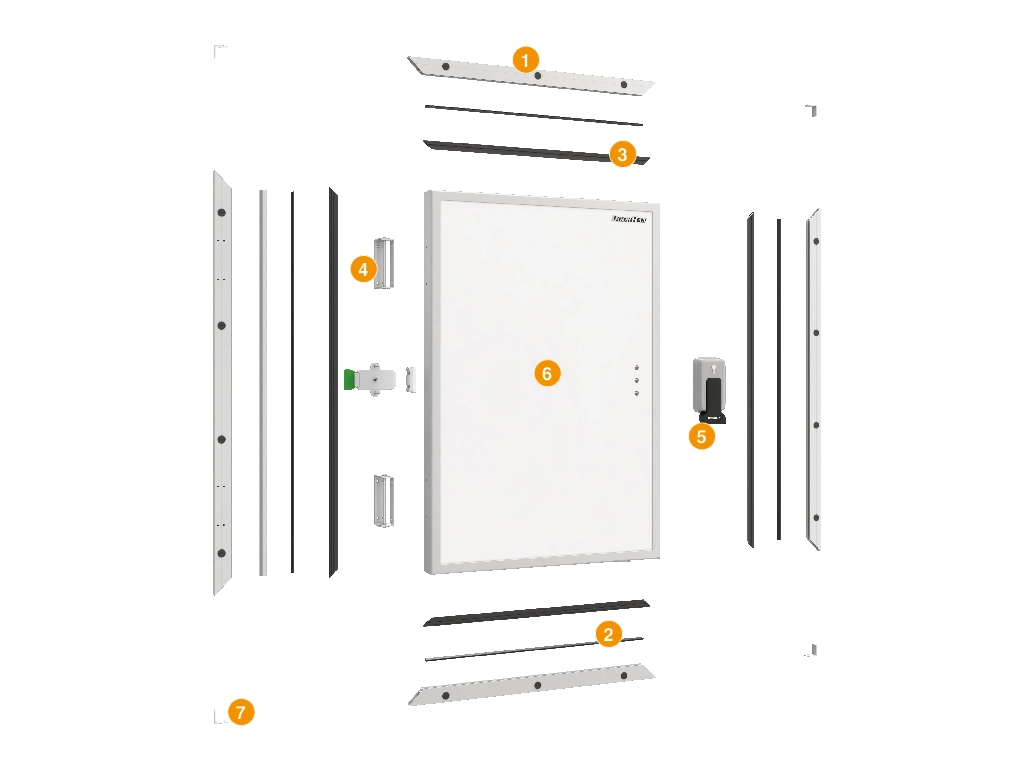

О-образная алюминиевая рама с кабель-каналом для установки ПЭНа.
Пластиковая крышка кабель-канала рамы.
Уплотнитель периметра полотна.
Комплект петель.
Ручка с замком и системой аварийного выхода.
Полотно люка в алюминиевом каркасе.
Уголки для сборки рамы.

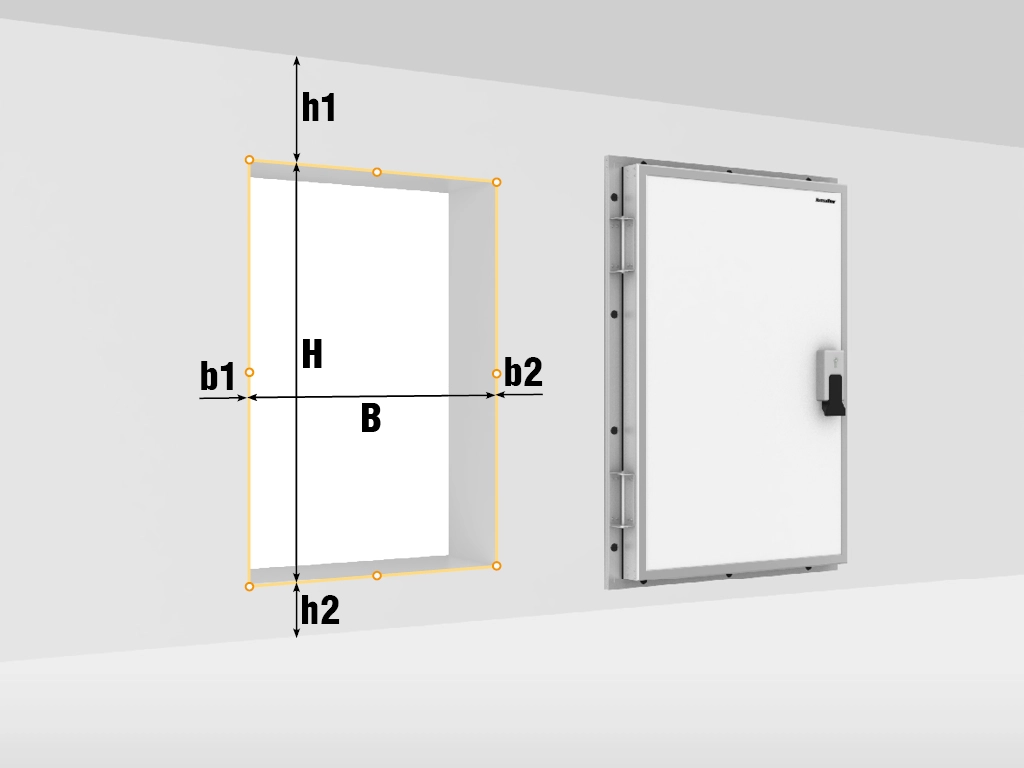

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от низа до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1/h2 — верхнее/нижнее расстояние (расстояние от соответствующего края проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, h2, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.

PDF

Инструкция по монтажу Люк технологический для охлаждаемых помещений серии idt

PDF

Инструкция по монтажу Люк технологический для охлаждаемых помещений серии idt

Таблица размеров

Наименование

Значение

Ширина проема, мм

500–1 000

Высота проема, мм

800–1 500

Толщина изоляции, мм

80, 120

Комплектация

О-образная алюминиевая рама.

Полотно люка из сэндвич-панели, окантованное алюминиевым профилем.

Уплотнитель периметра полотна люка.

Комплект петель.

Конструкция

О-образная алюминиевая рама с кабель-каналом для установки ПЭНа.
Пластиковая крышка кабель-канала рамы.
Уплотнитель периметра полотна.
Комплект петель.
Ручка с замком и системой аварийного выхода.
Полотно люка в алюминиевом каркасе.
Уголки для сборки рамы.

Подготовка объекта

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от низа до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1/h2 — верхнее/нижнее расстояние (расстояние от соответствующего края проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, h2, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.

Монтаж

PDF

Инструкция по монтажу Люк технологический для охлаждаемых помещений серии idt

PDF

Инструкция по монтажу Люк технологический для охлаждаемых помещений серии idt
